SDN

openflow

  • OpenFlow 协议简单来说就是把路由器的控制平面（Control Plane，管理路由表、负责网络配置和系统管理等）从转发平面（Forward Plane，转发决策和输出链路调度等）中分离出来，以软件方式实现。从第一个正式商用版本 v1.0 开始，OpenFlow 有先后推出了v1.1,v1.2,v1.3,v1.4 等，版本之间存在不兼容的内容， OpenFlow 交换机或者其它解决方案也存在版本支持不尽相同的情况，版本兼容的问题需要尤其关注。
  • SDN 控制器和交换机之间需要建立通讯连接才能进行配置、管理和监控。通讯连接基于 TCP （或者 TLS）协议之上，监听 6653 端口 。初始化模式：1）网络交换机发起，发送连接请求到控制器 2）控制器发起，交换机需要设置被动模式（ passive mode）开启监听。 无论使用哪种模式，一旦通讯连接建立，OpenFlow 消息将通过 TCP／TLS 连接传递。
  • 流表（Flow Table）
    • Match fields：他们将定义在包头字段：L2（源目的地 以太网地址，VLAN ID，VLAN优先级等），L3（IPv4和IPv6 源目的地 地址、协议类型、DSCP、等），L4领域（TCP/UDP/SCTP源目的端口），ARP ICMP字段，字段，MPLS域等等。
    • Actions：他们将定义一个包是否符合特定条件。例如丢弃（drop），转发到交换机的指定端口，修改数据包（push/pop VLAN ID，push/pop 标签，递增/递减IP TTL），转发到特殊端口的序列等
    • 计数器：记录由多少数据包匹配到当前flow
    • 网络交换机将 SDN 控制器下发的所有规则存储于流表：ACL 策略（configuring ACL rules），安全策略（security policy rules），QoS 限速策略（QoS rate limiting bandwidth rules），路由策略（routing rules），端口镜像策略（port mirroring rules），包变更策略（packet modification rules）

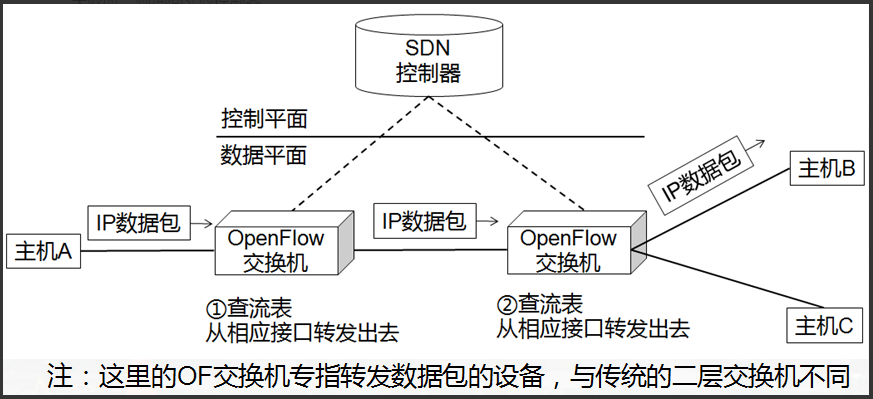

  • 支持 OpenFlow 的开源交换机：Open vSwitch (后面再说) alt openflowtopo
  • Openflow 转发流程: 假设主机A向主机B发送IP数据包，且OpenFlow交换机中流表为空
    • OF交换机接收IP数据包
    • OF交换机解析数据包首部并查询流表，由于流表为空，不知道如何转发，因此需要询问控制器
    • OF交换机向控制器发送Packet-In消息
    • 控制器为主机A发送给主机B的IP数据包计算路由
    • 控制器向OF交换机下发流表，使用FlowMod消息承载流表信息，OF交换机接收该消息后安装流表
    • 控制器向OF交换机发送Packet-Out消息，指示OF交换机按照刚安装好的流表转发IP数据包
    • OF交换机收到Packet-Out消息后转发数据包
  • 流: 在介绍流表之前，需要先解释流的概念，流（Flow）就是具有相同特征的数据包集合。例如，源MAC地址为MAC_A，目的MAC地址为MAC_B的所有数据包集合就可以视为一条流，可见流具有方向性。有别于传统网络中路由器基于数据包独立转发的模式，使用OpenFlow的SDN网络是基于流进行转发的，即对相同特征的数据包集合采用同样的处理。
  • 流表: 流表（Flow Table）是OpenFlow中最重要的一张表，它用于指导OpenFlow交换机对收到的数据包进行转发，相当于二层的MAC地址表和三层的路由表。在OpenFlow 1.1以后的版本中，每台交换机支持使用多张流表，构成流水线处理，从而完成对数据包更为复杂的处理。 alt flowtable
  • 流表由若干条流表项（Flow Entry）组成:
  • https://chentingz.github.io/2019/12/30/%E3%80%8COpenFlow%E3%80%8D%E5%8D%8F%E8%AE%AE%E5%85%A5%E9%97%A8/#
    • 匹配域（Match Fields）：用于定义某条流，也是流表匹配的依据

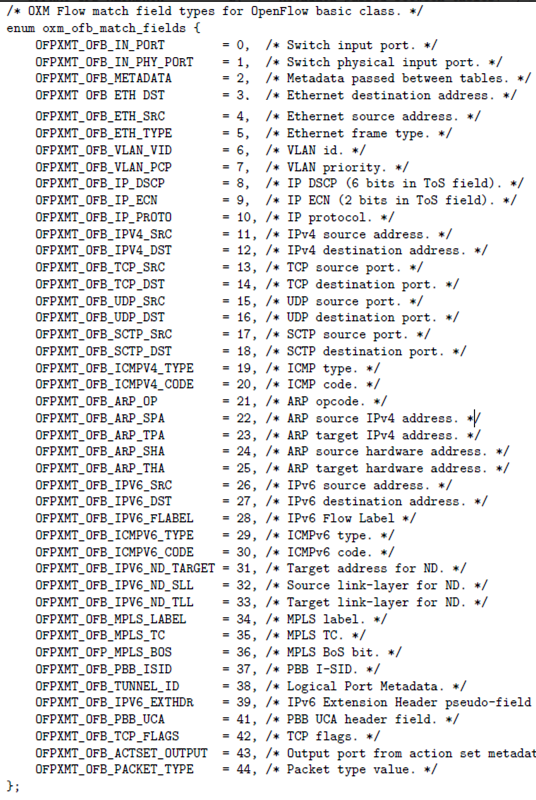

      • OpenFlow提供丰富的匹配域字段来定义不同粒度的流，如可以基于目的IP地址定义一条流，也可以根据源IP地址 + 目的IP地址来定义一条流
      • alt openflowmatch
    • 指令（Instructions）：表示对该条流应该如何处理
      • 指令（Instruction）是流表项匹配成功时的处理动作，分为三类
      • 更新动作集（Action Set）：添加、修改、清空动作集，前面两个对应Write-Actions指令，清空动作集对应Clear-Actions指令
      • 修改流水线处理次序：从序号低的表跳转到序号高的表，对应Go-To-Table指令
      • 其他：更新元数据以及设定触发器，分别对应Write-Metadata指令和Stat-Trigger指令

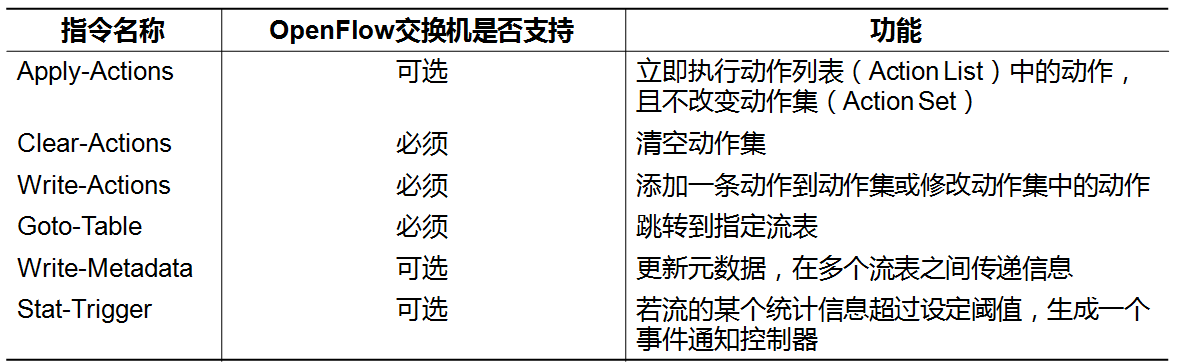

      • alt openflowinstructions

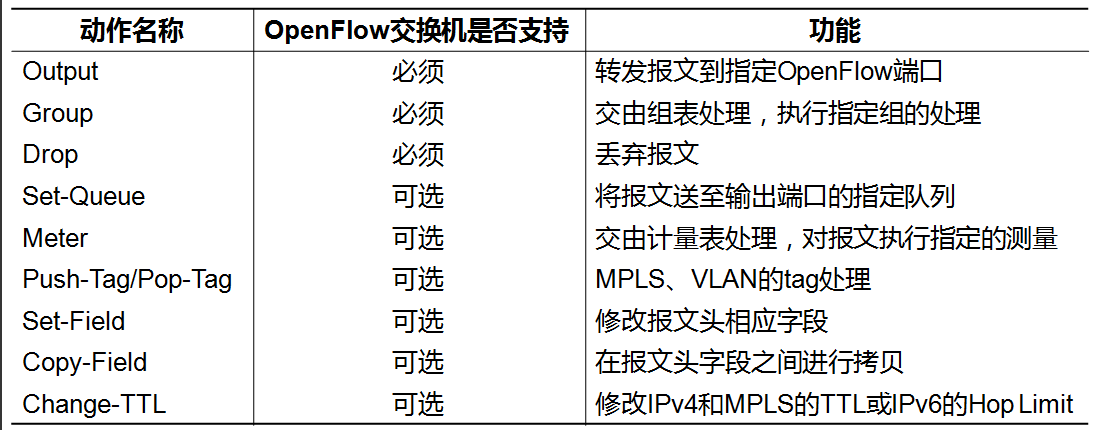

      • 动作（Action：Action是指对数据包的具体处理动作，可分为两类，一类是定义数据包的转发，另一类是修改数据包包头字段
      • alt openflowactions
    • 优先级（Priority）：表示该流表项的优先匹配程度
    • 计数器（Counters）：用于统计该条流的信息
    • 生存时间（Timeouts）：表示流表项的有效存活时间
    • Cookie：控制器设置用来过滤被流统计、流修改和流删除操作请求影响的流表项
    • 标志（Flags）：用于流表项管理
  • 例子——使用单流表转发数据包

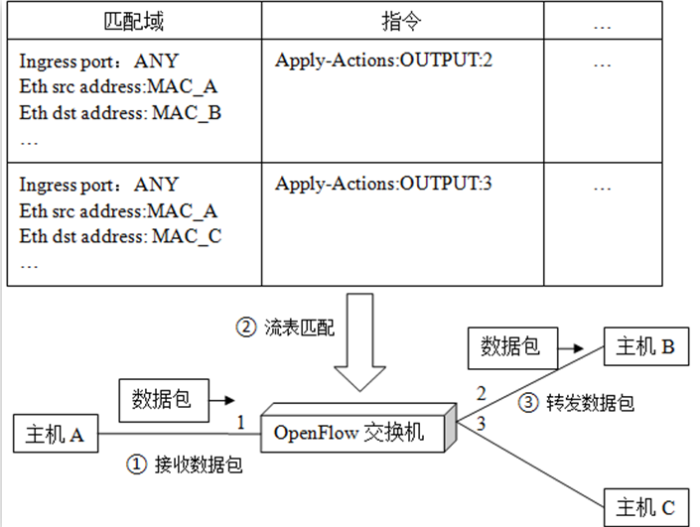

    • 假设主机A发送数据包给主机B，使用单张流表的OF交换机处理数据包过程，如图所示 alt openflowexample
    • OF交换机从1端口接收数据包
    • OF交换机解析数据包首部，并查询流表进行流表匹配，匹配第一条流表项，并执行相应指令
    • 将数据包转发到OF交换机的2端口
  • 例子——使用多流表转发数据包
    • 流水线处理开始：OpenFlow交换机接收数据包后，执行入端口的流水线处理，同时给该流水线分配一个动作集（Action Set）
    • 流表匹配
      • 匹配成功: 更新相应流表项的计数器，完成对该条流的统计工作, 执行流表项对应的指令
      • 匹配失败：一个数据包可能在流表中与所有的流表项都不匹配或者匹配到Table-Miss流表项（优先级为0且匹配域为ANY），这两种情况都称为Table-Miss，对于前者，OpenFlow交换机将丢弃数据包；对于后者，OpenFlow交换机根据Table-Miss流表项，处理数据包（丢弃数据包、转发给控制器、交给下一个流表处理）
    • 流水线处理结束：若当前不是执行跳转指令，则执行动作集中的所有动作，完成对数据包的处理，然后结束流水线处理

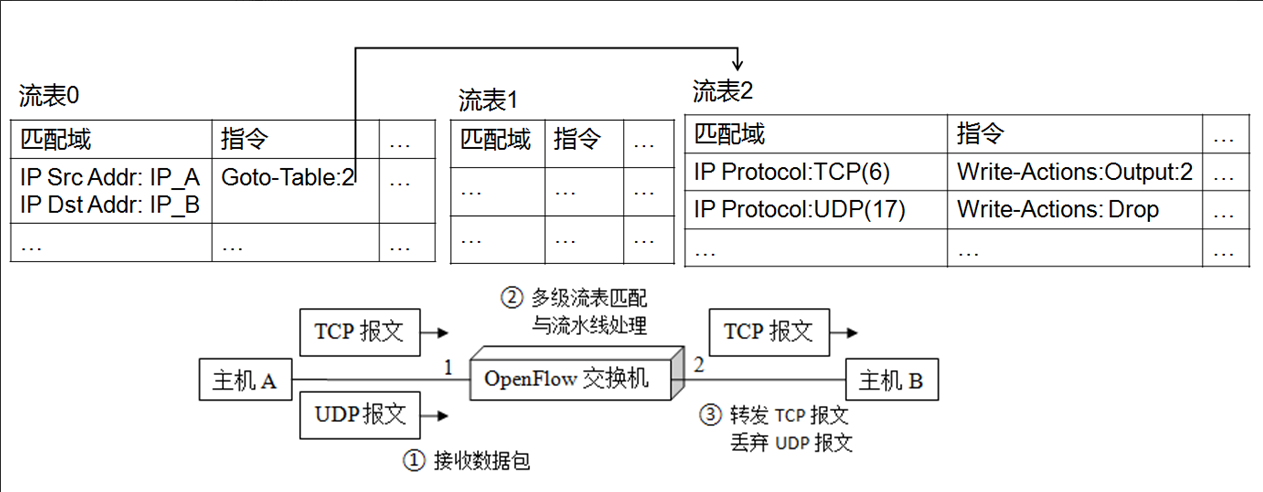

  • 例子——多级流表实现对流的细粒度控制

    alt openflowprocessmulti

    • 使用多级流表实现主机A发送到给主机B的所有TCP报文正常转发，UDP报文均丢弃，从而实现对不同流的细粒度控制
      • 流表0中匹配主机A到主机B的IP流，然后跳转到其他流表，如流表2
      • 流表2中在IP流的基础上进一步匹配TCP流或UDP流，根据要求将TCP流正常转发，UDP流丢弃
  • OpenFlow的两种下发流表方式: proactive/reactive

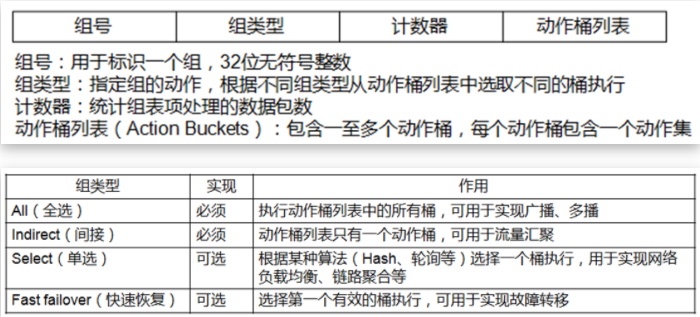

  • 组表： 独立于流水线之外，每台OpenFlow交换机只有一张组表。组表（Group Table）由若干条组表项（Group Entry）组成，具有将多个端口定义为一个组的能力，从而实现广播、多播，负载均衡、链路聚合、故障转移等

    alt openflowmulticasting

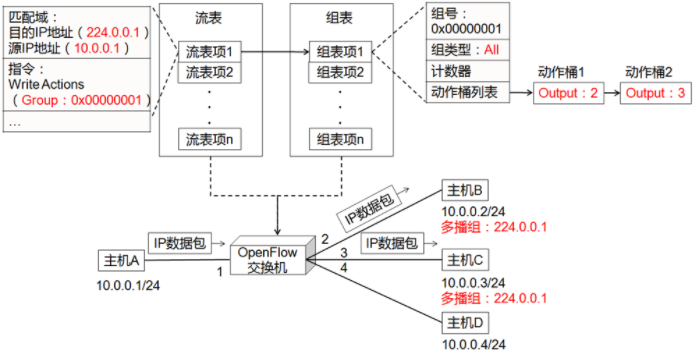

  • 例子——使用组表实现多播: 假设主机A使用多播方式向主机B和C发送IP数据包

    alt openflowmulticastingexample

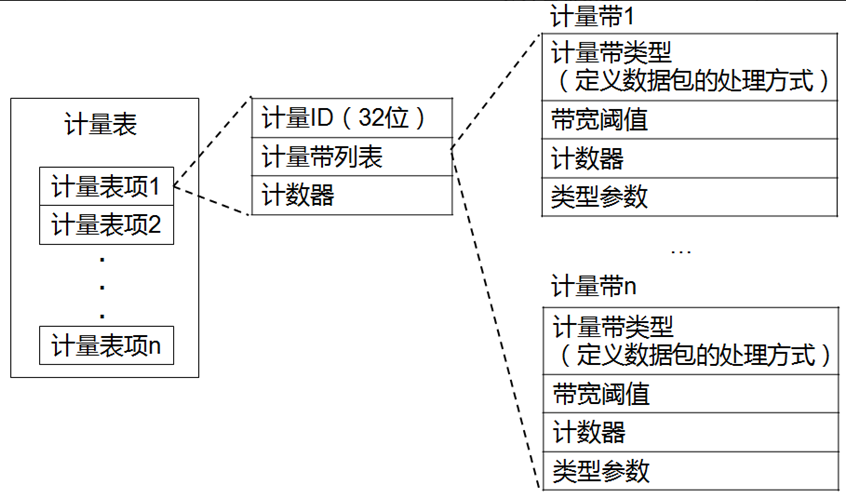

  • 计量表: 对流进行测量，从而为流提供QoS功能，如限速、DiffServ。每台OpenFlow交换机只有一张计量表（Meter Table），由若干计量表项（Meter Entry）组成，每个计量表项可以定义一至多个计量带（Meter Band），计量带定义了带宽阈值和数据包处理方式（丢弃、DSCP标记）

    alt openflowmonitor

  • OpenFlow消息
    • controller to switch
      • Features：用于获取交换机特性: Configuration：用来配置和查询交换机参数, Modify-State：用来修改交换机状态信息（增删改流表项、组表项等）
      • Table-Mod消息: Flow-Mod消息（流表操作，添加、删除、修改流表项, Group-Mod消息, Port-Mod消息, Meter-Mod消息
      • Read-State：用来读取交换机状态信息（当前配置、统计信息等）: Port-Stats消息, Flow-Stats消息
      • Packet-Out：用来指定交换机将数据包从指定端口转发出去: Barrier：在不同消息之间使用，确保操作顺序执行, Role Request：控制器用于询问或设置自身在交换机中的角色，常用于交换机与多控制器连接的场景, Asynchronous-Configuration：控制器设置异步消息过滤器，只接收感兴趣的异步消息，一般在多控制器场景下使用
    • Switch-to-Controller
      • Packet-In：将数据包交给控制器处理，一般流表匹配中出现Table-Miss时或流表项显示指定将数据包交给控制器时，触发该消息
      • Flow-Removed：通知控制器，流表项被删除；流表项超时或控制器删除流表项时触发该消息（需要在交换机配置时使能该消息）
      • Port-status ：通知控制器，交换机端口状态发生变化
      • Role-status：通知控制器，控制器在交换机中的角色发送变化
      • Controller-Status：通知控制器，OpenFlow通道状态发生变化
      • Flow-monitor：通知控制器，流表发送变化
    • Both side message
      • Hello：建立控制器与交换机之间的OpenFlow通道
      • Echo：检测交换机与控制器之间的连接状态或测量OpenFlow通道的时延和带宽
      • Error：用于通告错误
      • Experiment：用于实验，测试新特性
  • 盛科openflow
    • ovs-ofctl dump-flows br0 -O openflow13 dl_vlan=, in_port= , output=, mpls,mpls_label= (查看流表)
    • ovs-ofctl meter-stats br0 meter=xxx -O openflow13 （查看限速）
    • show mpls oam lm session （查看OAM）
    • Show qos interface eth-0-x queue （查看端口缓存）

      SR-MPLS

  • Segment Routing MPLS特性涉及的概念如下：
    • SR域（Segment Routing Domain）：SR节点的集合。
    • SID：即Segment ID，用来标识唯一的段。在转发层面，可以映射为MPLS标签。
    • SRGB（Segment Routing Global Block）：用户指定的为Segment Routing MPLS预留的全局标签集合。
    • SRLB（Segment Routing Local Block）：用户指定的为Segment Routing MPLS预留的本地标签集合。这些标签在本地配置，仅在本地有效，但是会通过IGP对外发布，所以是全局可见。SRLB当前主要用于配置Binding SID。
  • Segment分类
    • Prefix Segment（前缀段）, 手工配置
      • 更像是针对每个路由条目的ID分发
      • Prefix Segment用于标识网络中的某个目的地址前缀（Prefix）。
      • Prefix Segment通过IGP协议扩散到其他网元，全局可见，全局有效。
      • Prefix Segment通过Prefix Segment ID（SID）标识。Prefix SID是源端发布的SRGB范围内的偏移值，接收端会根据自己的SRGB计算实际标签值用于生成MPLS转发表项。
    • Adjacency Segment（邻接段），源节点通过协议动态分配。也可以手工配置。
      • 针对每个邻接链路的
      • Adjacency Segment用于标识网络中的某个邻接。
      • Adjacency Segment通过IGP协议扩散到其他网元，全局可见，本地有效。
      • Adjacency Segment通过Adjacency Segment ID（SID）标识。Adjacency SID为SRGB范围外的本地SID。
    • Node Segment（节点段）, 手工配置。
      • 代表结点，设备，有点像routerID
      • Node Segment是特殊的Prefix Segment，用于标识特定的节点（Node）。在节点的Loopback接口下配置IP地址作为前缀，这个节点的Prefix SID实际就是Node SID。
  • segement ID的使用
    • 可以单独使用，也可以结合使用
